Transiciones ovaladas.
Comando: ltransicion
Botón: ()
Ejecute este comando y se visualizará un menú con las opciones de transiciones a elegir.
Transición [Centrada/Izquierda/Derecha/Opción] <Centrada>:
Si prefiere la opción transición doble.
1. Especifique el ancho del ducto en la entrada:
2. Especifique el ancho del ducto en la salida:
3. Especifique el punto de inserción (1):
4. Especifique el trazo del ducto (2):

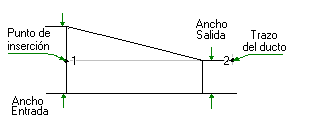

Si prefiere la opción transición inferior.
1. Especifique el ancho del ducto en la entrada:
2. Especifique el ancho del ducto en la salida:
3. Especifique el punto de inserción (1):
4. Especifique el trazo del ducto (2):

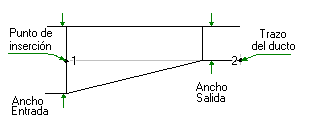

Si prefiere la opción transición superior.
1. Especifique el ancho del ducto en la entrada:
2. Especifique el ancho del ducto en la salida:
3. Especifique el punto de inserción (1):
4. Especifique el trazo del ducto (2):
Trazar automatizará el dibujo de acorde a los parámetros entrados.
